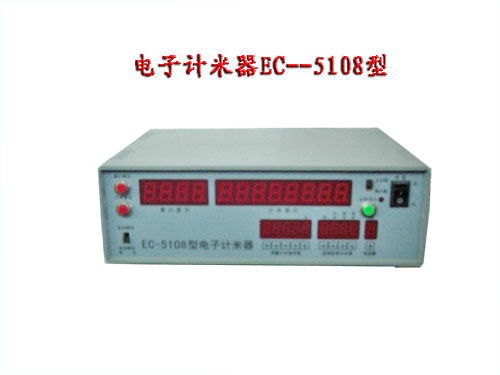

電子計米器EC--5108型

一、電子計米器EC--5108型技術參數:

（1）電源：220V±20

（2）功耗：≤5W

（3）工作溫度：0℃～＋55 ℃

（4）計米（數）方式：可預置正計數或倒計數

（5）記憶方式：存儲器記憶（無需電池）

（6）計米（數）范圍：00000.000～99999.999米

（7）計米（數）累計顯示

（8）輸出方式：a、預報警、報警、220V輸出（自動循環）

　　　　　　　b、繼電器輸出(阻性負載≤100W，感性負載≤20W) (延時循環方式)

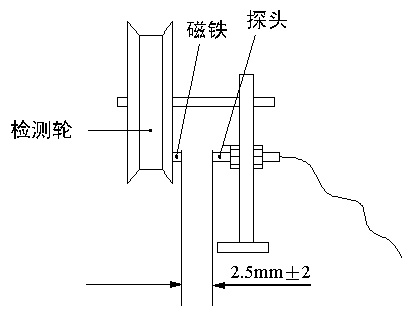

（圖1）

（1）探頭安裝位置如圖（1）所示。探頭引線應遠離動力線，切不可絞合在一起，否則易引起干擾。

（2）磁鐵（有色標面）和探頭應對照安裝，并加以固定。探頭與磁鐵感應面之間的最佳距離為2.5-3mm。

（3）檢測輪的周長由用戶自己確定。

三、使用方法

（1）按鍵功能介紹

　　a、計米復位鍵

　　按下此鍵計米顯示窗全部顯示為“0”

　　b、累計復位鍵

　　按下此鍵累計顯示窗全部顯示為“0”

　　c、總值顯示鍵

　　按下此鍵將顯示累計米數。

（2）報警計米數值、預報警計米數值和檢測輪周長的設置

　　a、報警計米數值的預置

　　按動報警計米數值預置的模擬撥碼開關“＋”鍵至欲設置的數值（注意，五位數不能全部設置為0 ，否則將一直報警）。當計米至設置的數值時，發出報警信號或使繼電器吸合。

　　b、檢測輪周長設置

　　按動檢測輪周長設置的模擬撥號開關“＋”鍵至欲設置的數值（注意：四位數不能全部設置為0 ，否則將不能計數），計米器將以此數值為計米單位進行計米。將此數值設置為“1000”時，計米器可作為計數器使用。

　　c、預報警計米數值的預置

　　按動預報警預置的撥碼開關“＋”鍵，設置提前報警的數值。設置為0時不預報警。

（3）循環方式介紹

　　a、自動循環、標印

　　將“循環選擇”開關撥至“自動循環”位置。隨著檢測輪的轉動，磁鐵端面與探頭端面每對照一次，計米顯示數值增加一個檢測輪周長的數值。當計米至報警計米數值時，自動復位清零，后面板X1、X2端口輸出短暫的220V電壓，驅動電磁鐵進行標印的同時，重新開始計米并發出報警聲（10秒鐘自動停止）。若預置的報警計米值不是檢測輪周長的整數倍時，整數位到達報警計米值清零后，計米器將多余的米數累計到下一輪循環中。

　　b、延時循環

　　將“循環選擇”開關撥至“延時循環”位置（此方式在電線、電纜行業用于打盤機上最為方便，此使用方式有三種）。

　　●計米器輸出不控制交流接觸器

　　當計米器計米至預先設置的報警計米數值時，繼電器立即吸合，若檢測輪繼續轉動，計米器將繼續計米；此顯示將保持10秒鐘，自動復位清零，等待下一輪循環的計米。

　　●計米器輸出通過一個單觸點開關（如腳踏開關等）控制交流接觸器（如圖2）


踩住腳踏開關，交流接觸器得電吸合，隨著檢測輪的轉動，計米器開始進行計米（在計米過程中若松開腳踏開關，接觸器將釋放）。當計米器計米至預先設置的報警計米值時，計米器輸出端的常閉點自動斷開，交流接觸器斷電，此狀態延時10秒鐘，計米器自動復位清零。再一次踩住腳踏開關，將重復以上動作。

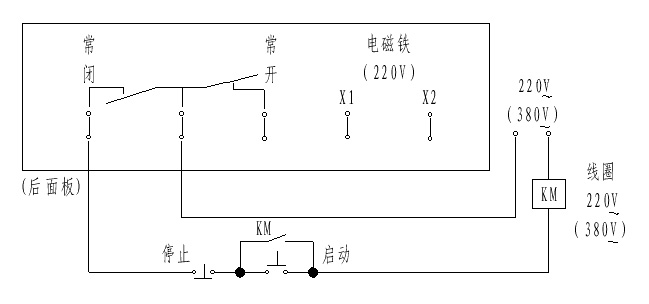

　　●計米器輸出通過按鈕開關控制交流接觸器（如圖3）

　　按下“起動”按鈕，交流接觸器得電吸合，隨著檢測輪的轉動，計米器開始進行計米（在計米過程中，若按下“停止”按鈕，接觸器將失電釋放，按下起動按鈕，接觸器將重新得電吸合，計米器將繼續計米）。

（圖3）


　　當計米器計米至預先設置的報警計米值時，本計米器輸出端的常閉點自動斷開，交流接觸器失電釋放，此狀態延時10秒鐘，計米器自動復位清零。再次按下“起動按鈕，將重復以上動作。

（4）正/倒計數

　　將正/倒計米開關撥至“正計數”位置時，進行累加計米：撥至"倒計數"位置時，進行減減計米，當計米顯示窗顯示的數值減至全零時，將不會再減。

（5）顯示窗介紹

　　a、計米顯示窗

　　顯示當前所計的米數：5位整數，3位小數，單位是“米”。

　　b、累計顯示窗

　　顯示計米至報警計米數值的循環次數，若要知道總累計長度（米數）時，按住總值顯示鍵，總長度將在計米顯示窗口顯示出來（此時不影響正常計米）。松開此鍵將恢復顯示當前計米值。

四、注意事項

（1）本計米器不可安裝在有振動的位置。

（2）若正在計數時突然斷電，本計米器具有斷電記憶功能，不需要電池支持，計米值可長期保存。

（3）不可將報警計米值預置或檢測輪周長設置的撥碼開關撥至全“0”，否則將不能計米。

（4）若發現計米器有顯示但不能計米，可能是由于磁鐵感應面裝反或磁鐵感應面與探頭之間的距離過大所引起；或者計米值已減為零而“正/倒計數”開關仍在倒計數的位置。

（5）若發現顯示窗不顯示且電源指示燈不亮，可能是由于保險管熔斷所致。若需更換保險管（務必使用相同規格的保險管），請一定要斷開220V電源，否則有可能發生觸電事故。

（6）若長時間不使用計米器，請將電源插頭拔掉。
